【松下】U型光电传感器 CZ-170
分享到:

【松下】U型光电传感器 CZ-170

价格
0.00
产品详情

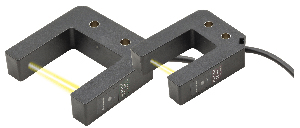

高精度耐环境U型传感器

CZ-170

特点

抗太阳光100,000ℓx,白炽灯光80,000ℓx

安装孔配金属套管牢固安装


-30℃低温环境也可正常工作

0.5ms高速应答

即使有太阳光照射的观光梯也可正常使用

种类

种类U型
型号NPN输出CZ-171ACZ-171BCZ-172ACZ-172B
PNP输出CZ-171A-PCZ-171B-PCZ-172A-PCZ-172B-P

规格

类型U型
型号NPN输出CZ-171ACZ-171BCZ-172ACZ-172B
PNP输出CZ-171A-PCZ-171B-PCZ-172A-PCZ-172B-P
检测距离30mm(固定)50mm(固定)
检测物体/最小检测物φ6mm以上的不透明物体
重复精度1mm以下(垂直于检测轴)
电源电压12~24V DC±10% 脉动P-P10%以下
消耗电流15mA以下
输出NPN开路集电极晶体管
       ·最大流入电流:100 mA
       ·外加电压:30V DC以下
       (输出和0V之间)
       ·剩余电压:1.5V 以下
       (流入电流为100mA时)
PNP开路集电极晶体管
       ·最大源电流:100mA
       ·外加电压:30V DC以下
       (输出和+V之间)
       ·剩余电压:1.5V 以下
       (源电流为100mA时)
输出动作入光时ON非入光时ON入光时ON非入光时ON
短路保护配备(自动恢复)
反应时间0.5ms以下
工作状态指示灯绿色LED(通电时亮起)
       环境
环境性能保护构造IP65(IEC)
使用环境温度-30~55℃(注1)(注意不可结露,结冰)存储时:-30~70℃
使用环境湿度35~85%RH,存储时:35~85%RH
使用环境照度100,000ℓx以下(太阳光)80,000ℓx以下(白炽灯)
耐电压AC1,000V 1分钟,所有电源连接端子与外壳之间
绝缘电阻所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表
耐振动频率10~500Hz 双振幅1.5mm(MAX.10G) X,Y和Z方向各2小时
耐冲击加速度500m/s2(约50G) X,Y和Z方向各3次
投光元件红外线LED(调制式)
投光波峰波长940nm
材质外壳:PC,透镜:PC
电缆0.3mm2 3芯橡皮电缆
电缆延长0.3mm2 以上的电缆全长可延长至100m
本体重量约70g约80g

(注1)-25℃以下使用时,需先通电10分钟。

尺寸图

  • 单位mm

外形尺寸图
